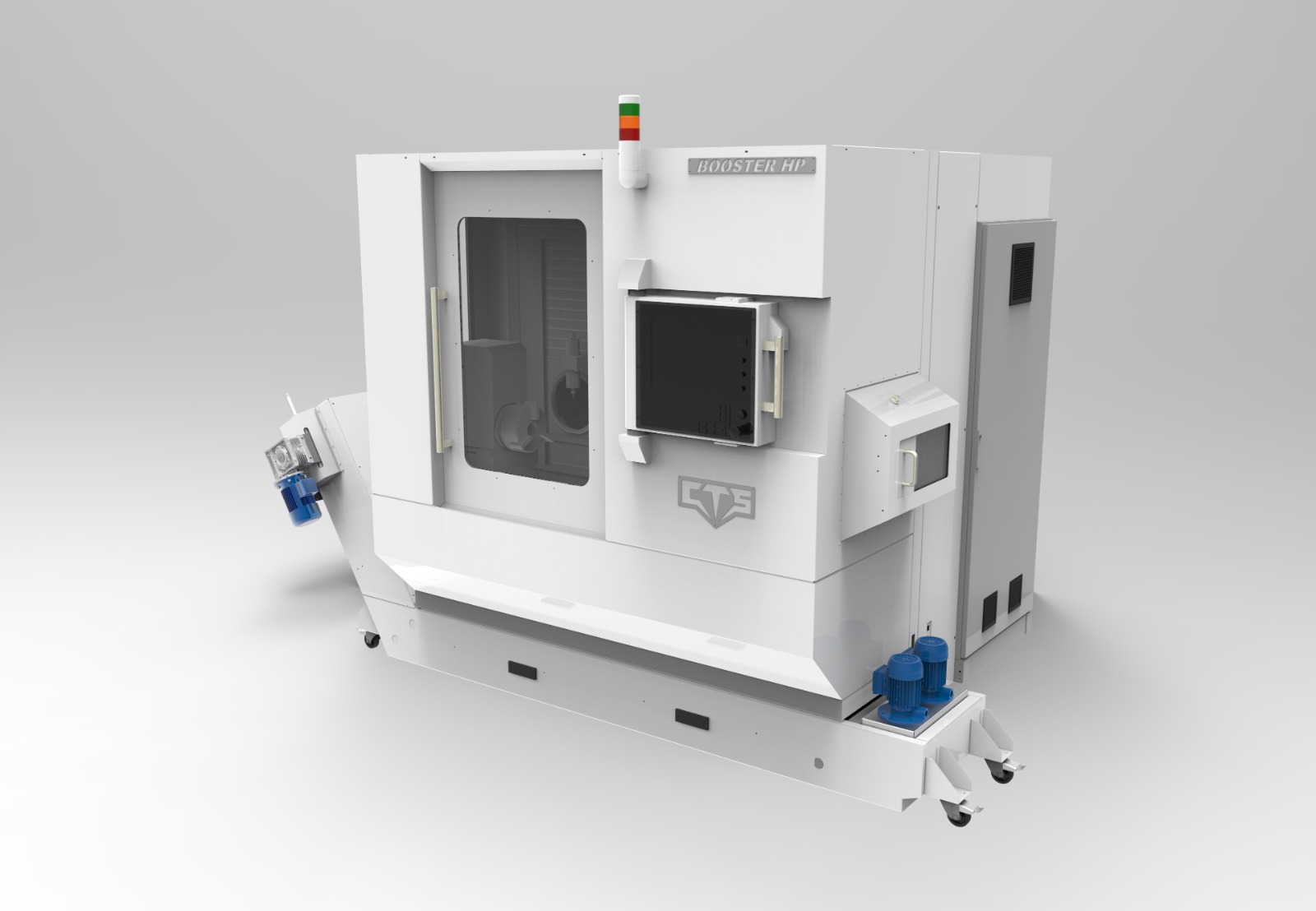

Centro di lavoro a 5 assi continui, particolarmente indicato per lavorazioni complesse di particolari di medie e piccole dimensioni ma anche di micromeccanica. Adatto a lavorazioni di metalli ferrosi e non, dotata di sistema di lubrorefrigerazione e cambio utensili automatico. Il controllo numerico D-ELECTRON 232 FULL DIGITAL ne completa la dotazione, conferendone estrema precisione e velocità.
TAVOLA 4’E 5’ ASSE
La tavola rotobasculante è del tipo doppia spalla, le quali contengono i cuscinetti assiali radiali e tenute per il movimento asse A, stessa configurazione per asse C posto al centro delle due spalle. Al loro movimento provvedono riduttori cicloidali di altissima precisione. Per il fissaggio del pezzo da lavorare la tavola viene dotata di un dispositivo di aggancio rapido con codolo di precisione, questo permette una elevata flessibilità nonchè una veloce e precisa sostituzione delle attrezzature necessarie. Il volume massimo di lavoro è un cubo di lato 300mm con un peso massimo di 20kg.
ATC
Cambio utensili automatico a 40 posizioni, con possibilità di utilizzare utensili di lunghezza e diametro superiori alla media. Il presetting automatizza il calcolo della lunghezza degli utensili.
Optional: Presetting laser
VASCA DI RACCOLTA ACQUA IMPIANTO LUBROREFRIGERANTE
Ampia vasca per raccolta liquido lubrorefrigerante e sfridi di lavorazione con sistema a doppia pompa, una per impianto lubrorefrigerante e l’altra per il lavaggio interno della vasca.
Optional:
– Nastro evacuatore dragante
– Elettromandrino con adduzione interna lubrorefrigerante
[/vc_column_text]
» Scheda Tecnica
DATI TECNICI |
5 ASSI |
| Corsa Asse X (mm) | 700 |
| Corsa Asse Y (mm) | 400 |
| Corsa Asse Z (mm) | 400 |
| Corsa Asse a (°) | ±110 |
| Corsa Asse C (°) | in continuo |
| Elettromandrino di fresatura | 8,5 kW in S1 – 13 kW in S6 |
| Attacco mandrino | HSK E40 |
| Capacità magazzino utensili | 40 |
| Velocità max avanzamento (m/min) | 30 |
| Accelerazione (m/s2) | 10 |
| Precisione di posizionamento sugli assi (mm) | 0.005 |
| Riperibilità (mm) | 0.005 |
| Programmazione CN | ISO STANDARD |
| Dimensioni max lavorabili su tavola rotativa (mm) | 530x240x240 |
| Materiali lavorabili | tutti |
| Peso (kg) | 5000 |
| Larghezza / Profondità / Altezza (mm) | 2.960 / 2.200 / 2.315 |
| Alimentazione elettrica | 380V trifase |
