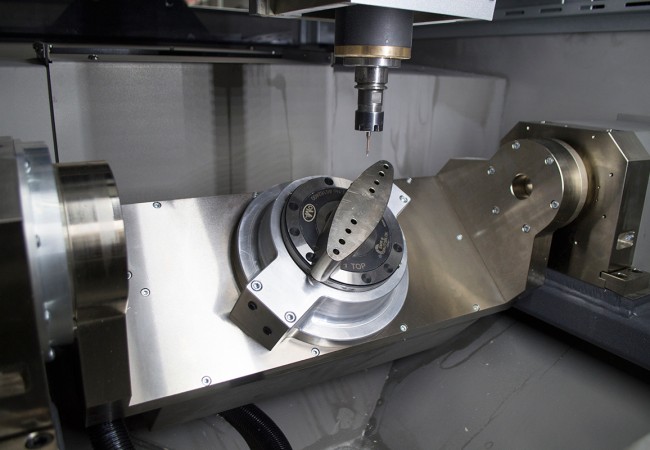

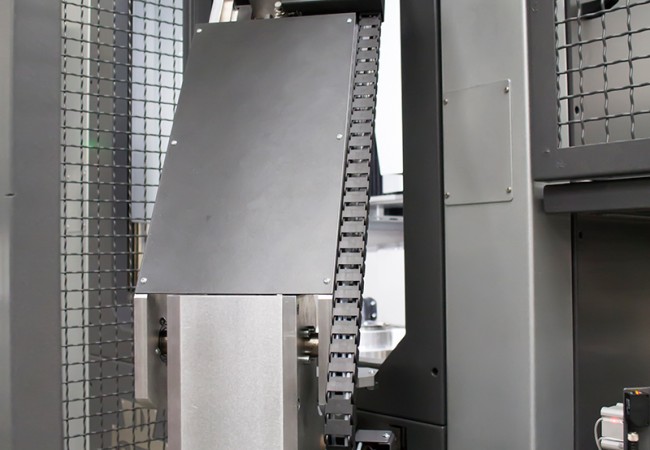

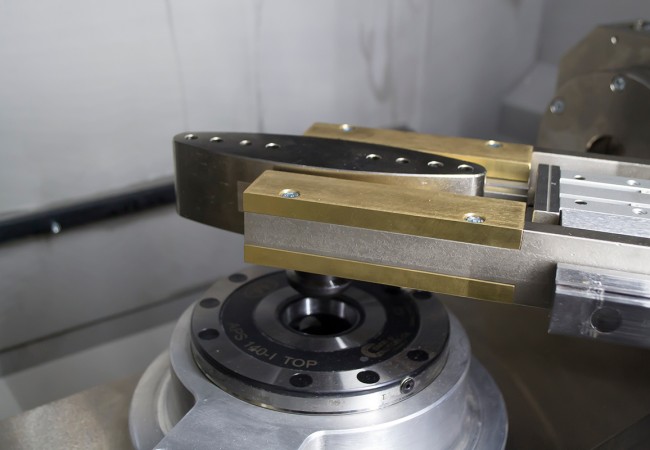

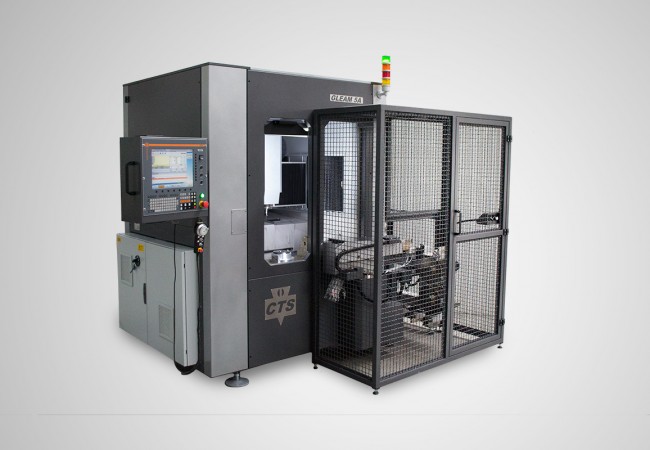

La GLEAM 5A è il centro di lavoro ideale per la modelleria calzaturiera. Infatti oltre alla tavola 4° e 5° asse in continuo che le permette di realizzare modelli senza alcun tipo di ripresa e con particolari sottosquadri, difficili da eseguire nel caso di una tavola indexata, presenta un braccio robot per il carico dei modelli e un magazzino a 18 posizioni completamente automatico.

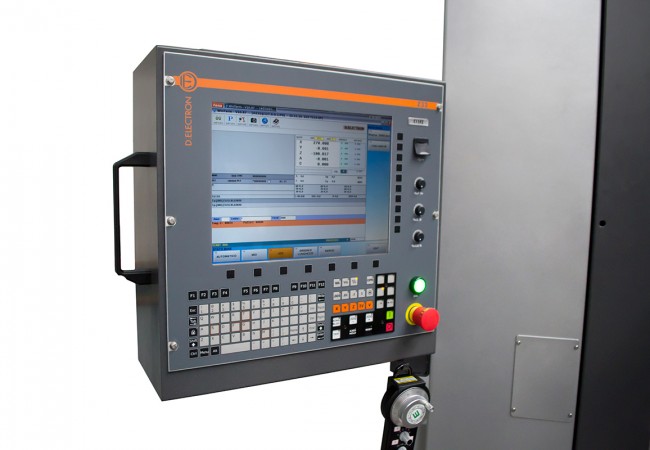

La GLEAM 5A è una macchina estremamente compatta, progettata e realizzata ottimizzando tutti gli spazi e assolutamente integrata con gli accessori. E’ una macchina nata per la produzione di grandi serie. Il controllo numerico è un ISO standard. Motori e azionamenti con protocollo digitale.
Struttura in acciaio trattata contro le vibrazioni. Gli assi corrono su guide rettificate con cursori a ricircolo di rulli e vengono mossi da viti a ricircolo di sfere anch’esse rettificate. Carenatura integrale interna in acciaio inox.
Elettromandrino ad alta velocità da 8 kw con regimi di rotazione che arrivano a 40.000 rpm. Estremamente affidabile e raffreddato a liquido.
Cambio utensili a 30 posizioni all’interno del quale troviamo il presetting per la misurazione della lunghezza utensile.

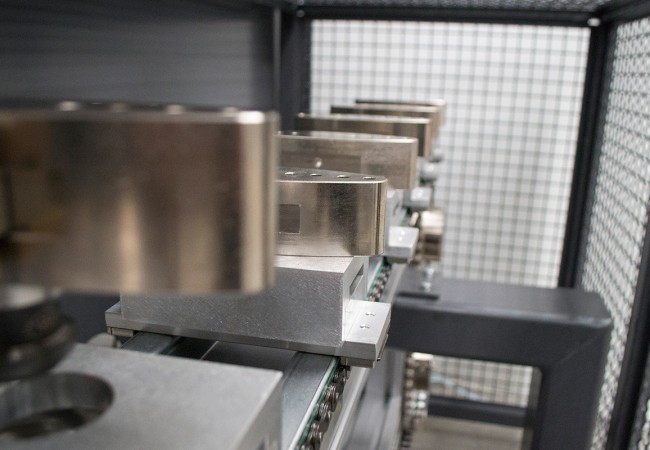

Il caricatore integrato, può ospitare grezzi di dimensioni max. 380 x 220 x 180 mm.
» Scheda Tecnica
DATI TECNICI |
5 ASSI |
| Corsa Asse X (mm) | 600 |
| Corsa Asse Y (mm) | 400 |
| Corsa Asse Z (mm) | 300 |
| Corsa Asse A (°) | +/- 110° |
| Corsa Asse C (°) | in continuo |
| Elettromandrino | 8 kW a 40.000 rpm |
| Attacco mandrino | HSK 32E |
| Capacità magazzino utensili | 30 |
| Velocità max avanzamento (m/min) | 30 |
| Accelerazione (m/s2) | 10 |
| Precisione di posizionamento sugli assi (mm) | 0.01 |
| Riperibilità (mm) | 0.01 |
| Programmazione CN | ISO STANDARD |
| Dimensioni max lavorabili su tavola rotativa (mm) | 380x220x180 |
| Capacità magazzino caricatore (pz) | 18 |
| Materiali lavorabili | tutti |
| Peso (kg) | 2.200 |
| Larghezza / Profondità / Altezza (mm) | 2000 / 1600 / 2200-2900 |
| Alimentazione elettrica | 380V trifase |
