GLEAM RC TOP

GLEAM RC TOP già dal nome si capisce che si tratta di una macchina che oltre a presentare le caratteristiche della GLEAM RC, offre una serie di possibilità che la rendono UNICA ed INNARIVABILE nel suo genere. Ecco nel dettaglio di cosa parliamo.

Di serie controllo numerico con programmazione ISO, azionamenti e motori con protocollo digitale.

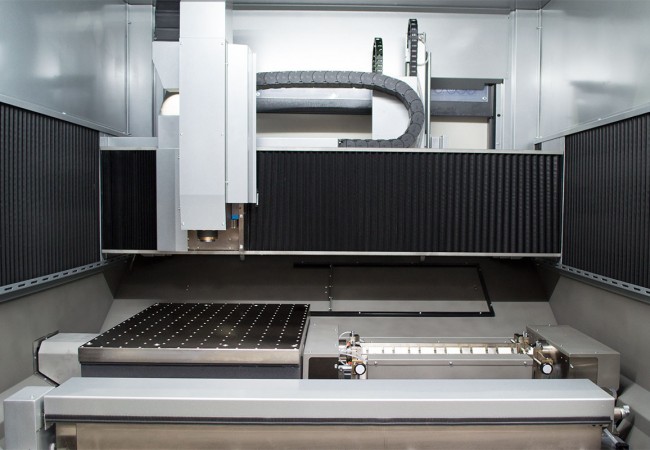

Struttura in acciaio trattata termicamente. Gli assi corrono su guide rettificate con cursori a ricircolo di rulli e vengono mossi da viti a ricircolo di sfere anch’esse rettificate. Caratteristica fondamentale è la completa assenza di ostacoli per la caduta e raccolta di trucioli, sfridi e particolari lavorati. Questo è garantito da una carenatura integrale interna in acciaio inox.

Elettromandrino ad alta velocità da 8 kw con regimi di rotazione che arrivano a 40.000 rpm. Estremamente affidabile e raffreddato a liquido.

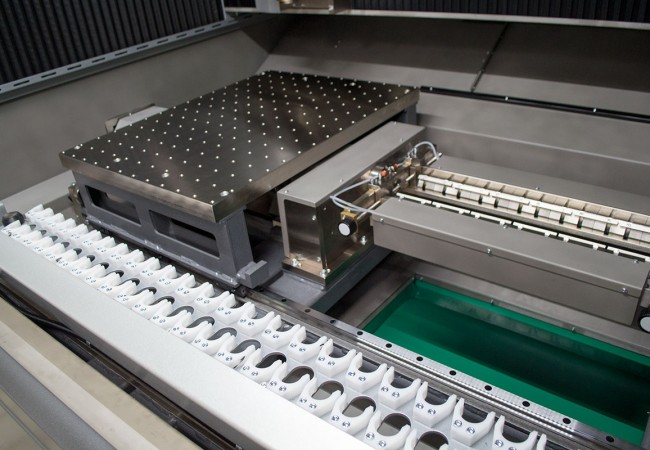

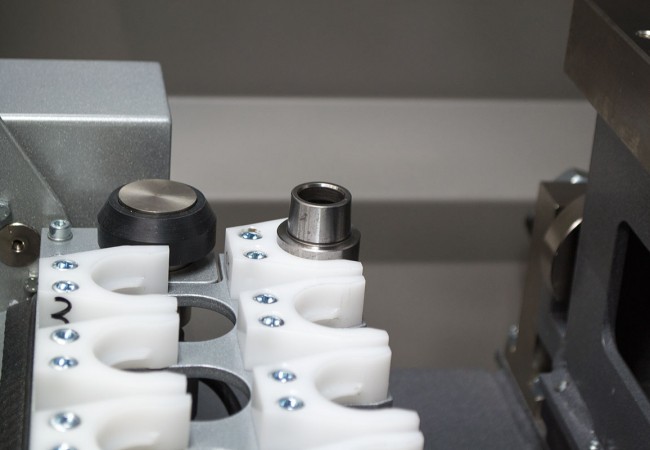

Cambio utensili a 48 posizioni all’interno del quale troviamo il presetting per la misurazione della lunghezza utensile.

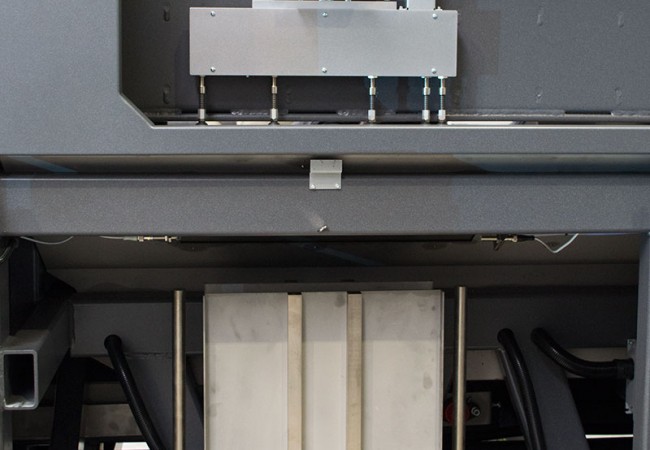

Il caricatore integrato, è completamente regolabile e può ospitare lastre aventi misure 500 x 250 mm. La capienza massima di carico è di 420mm.

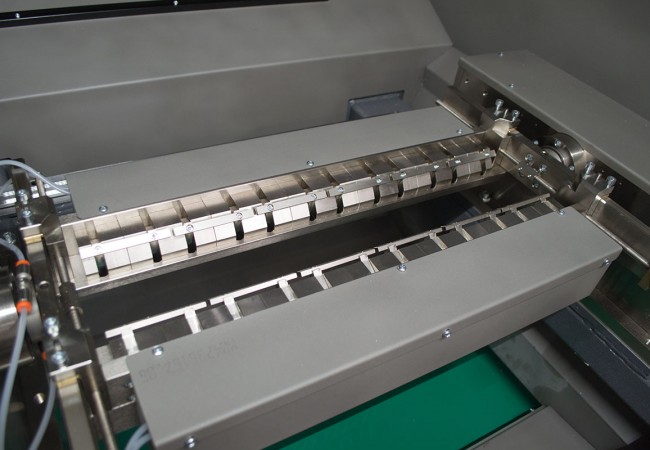

Il ribaltatore, accessorio indispensabile per lavorare la lastra nella parte superiore e inferiore, può ospitare lastre di 500 x 250 x 15 mm e ha la regolazione della larghezza normale.

Un braccio pneumatico dotato di un dispositivo con ventose, provvede al carico della lastra.

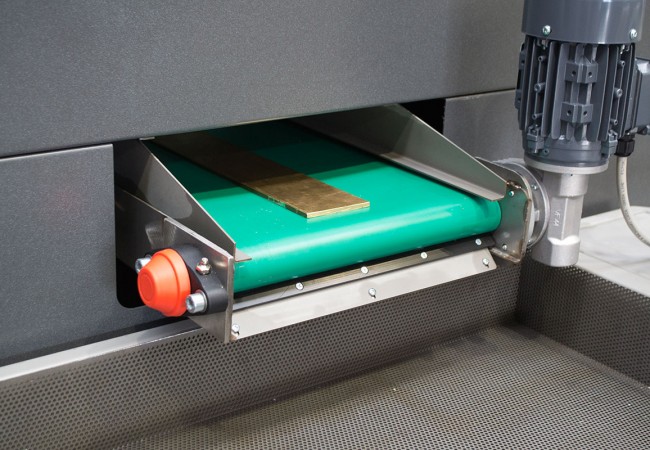

Il nastro evacuatore provvede all’estrazione dei trucioli, lastre e liquidi se impiegati. La vasca di recupero è in acciaio inox e dotata di pompa ad immersione.

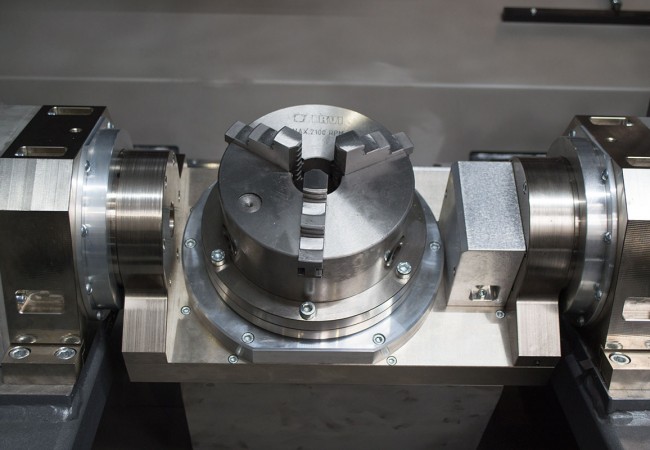

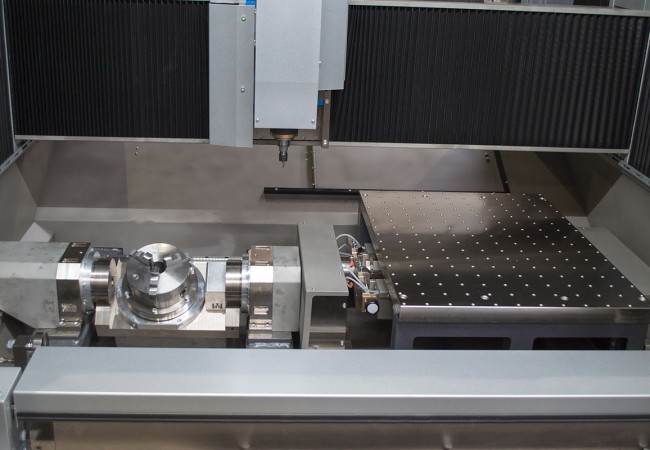

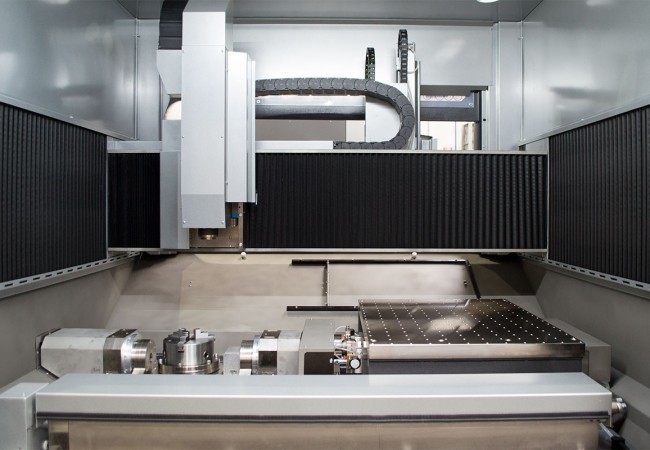

Tavola rotobasculante con 4° e 5° asse in continuo ideale per la realizzazione di prototipi dalla geometria complicata. Può essere fornita con mandrino autocentrante a 3 o 4 griffe da Ø160 mm o con un dispositivo di bloccaggio con codolo di precisione annesso.

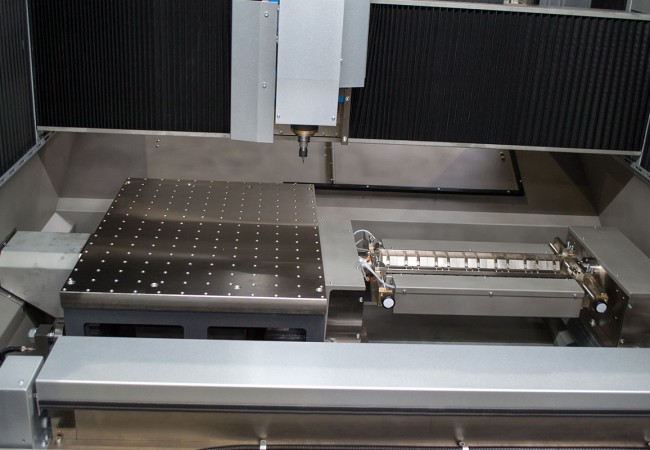

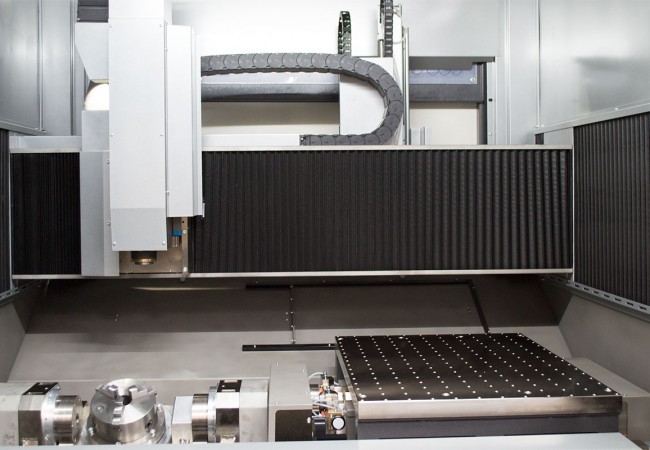

Piano di lavoro supplementare con area utile 700 x 500 x 100 mm che può essere attrezzato con morse meccaniche, molto utile per operazioni di ripresa. La particolarità di questo piano è che è già presente all’interno della macchina ed è scorrevole su guide a ricircolo, in modo permetterne lo spostamento o sopra il ribaltatore o sopra la tavola rotobasculante così  da non essere d’intralcio nell’utilizzo di uno di questi due accessori.

Sugli assi lineari vengono montate di serie le righe ottiche e sui rotativi encoder diretti, il tutto per conferire alla GLEAM RC TOP una precisione assoluta nonostante la grossa area di lavoro disponibile.

» Scheda Tecnica

DATI TECNICI

5 ASSI + RIBALTATORE + PIANO

Corsa Asse X (mm) 1200
Corsa Asse Y (mm) 800
Corsa Asse Z (mm) 300
Corsa Asse A (°) +/- 110°
Corsa Asse C (°) in continuo
Ribaltatore STEP 0° / 180°
Elettromandrino 8 kW a 40.000 rpm
Attacco mandrino HSK 32E
Capacità magazzino utensili 48
Velocità max avanzamento (m/min) 30
Accelerazione (m/s2) 10
Precisione di posizionamento sugli assi (mm) 0.01
Riperibilità (mm) 0.01
Programmazione CN ISO STANDARD
Dimensioni max lavorabili su ribaltatore (mm) 500x250x15
Dimensioni max lavorabili su tavola rotativa (mm) ø300×150
Area di lavoro disponibile su piano (mm) 700x500x100
Capacità magazzino ribaltatore – altezza (mm) 420
Materiali lavorabili tutti
Peso (kg) 2.800
Larghezza / Profondità / Altezza (mm) 2500 / 1800 / 2200-2900
Alimentazione elettrica 380V trifase
