Principio di funzionamento
L’attrezzatura è destinata ad essere utilizzata per la deformazione plastica, delle montature per occhiali.

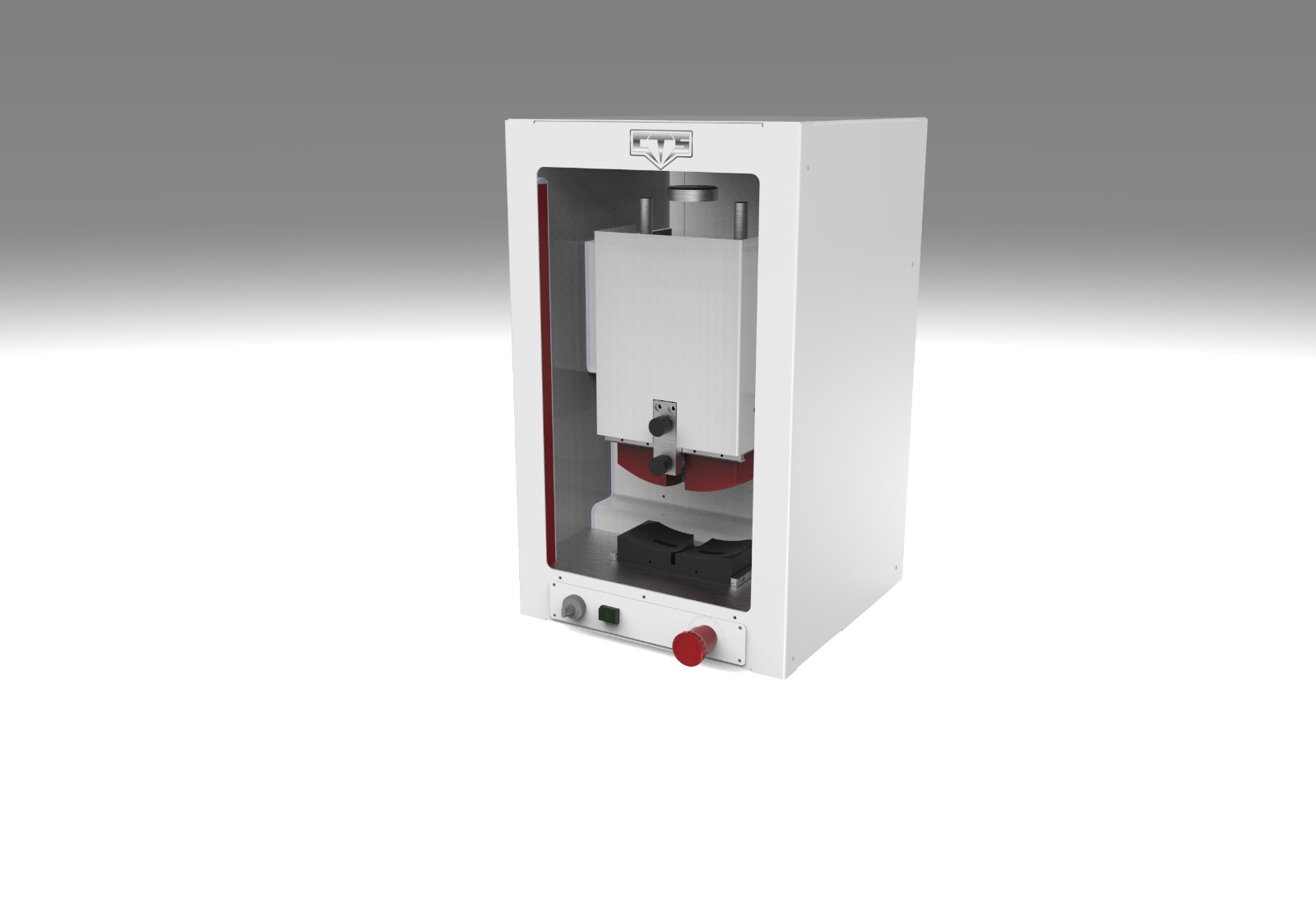

La macchina è costituita da una struttura principale, sulla quale sono installati:
- coppa per formare la montatura,
- tamponi per lo schiacciamento della montatura contro la coppa,
- meccanismo per la movimentazione automatica dei tamponi,
- sensori,
- protezioni,
- quadro di comando,
- quadro elettrico,
La macchina è progettata e costruita in modo da poter essere utilizzata senza rischi dovuti al caricamento, all’utilizzazione.
L’impianto elettrico è realizzato con cavi antifiamma secondo la CEI 20-22.
La deformazione della montatura avviene attraverso tamponi di gomma che schiacciano la montatura (precedentemente riscaldata su altra attrezzatura) sulla coppa.
Le operazioni di carico e scarico del materiale in lavorazione avvengono manualmente.
» Scheda Tecnica
DATI TECNICI |
RISCALDATORE VETRICALE |
| TIPO | MENISCATRICE |
| MARCA | CTS SISTEMI s.r.l. |
| MODELLO | MENISCATRICE |
| Tensione di alimentazione | 220 V |
| Frequenza | 50 Hz |
| Potenza installata | 350 W |
| Tensione di alimentazione dei comandi | 24 V |
| Motore corsa verticale | 180 V |
| Larghezza di trasporto/lavoro | 370 mm |
| Profondità di trasporto/lavoro | 390 mm |
| Altezza di trasporto/lavoro | 620 mm |
| Peso complessivo fresatrice circa | 52 Kg |
