R 19

PROGETTO

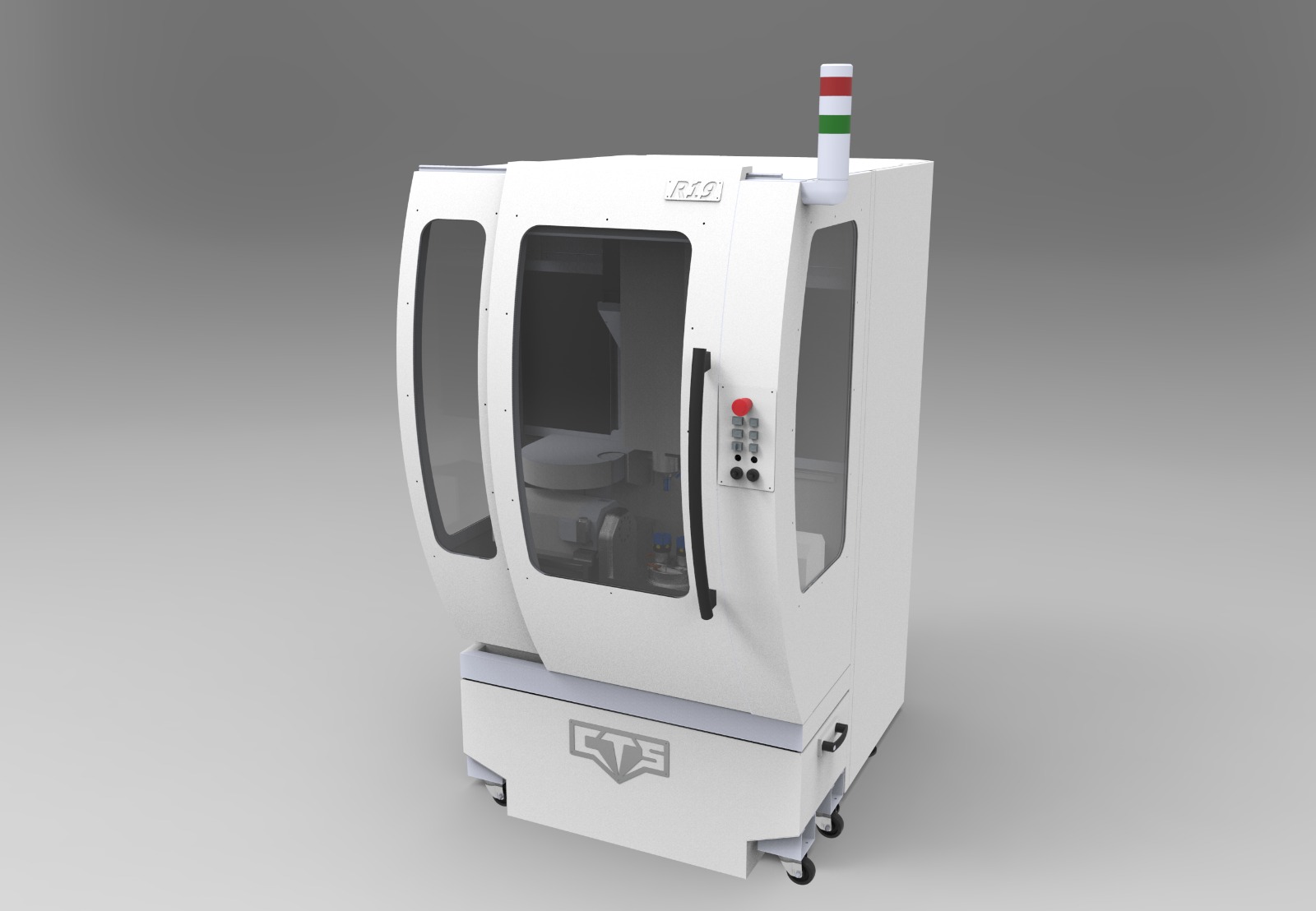

R19 è un centro di lavoro a 5 assi continui compatto capace di lavorare un cubo con lato 150 mm o
300 x 200 x 200 in 3 assi.
La struttura è realizzata in acciaio elettrosaldato con lamiere di forte spessore e riempita in resine
polimeriche ad alta densità che la rende estremamente stabile e priva di risonanze, a tutto

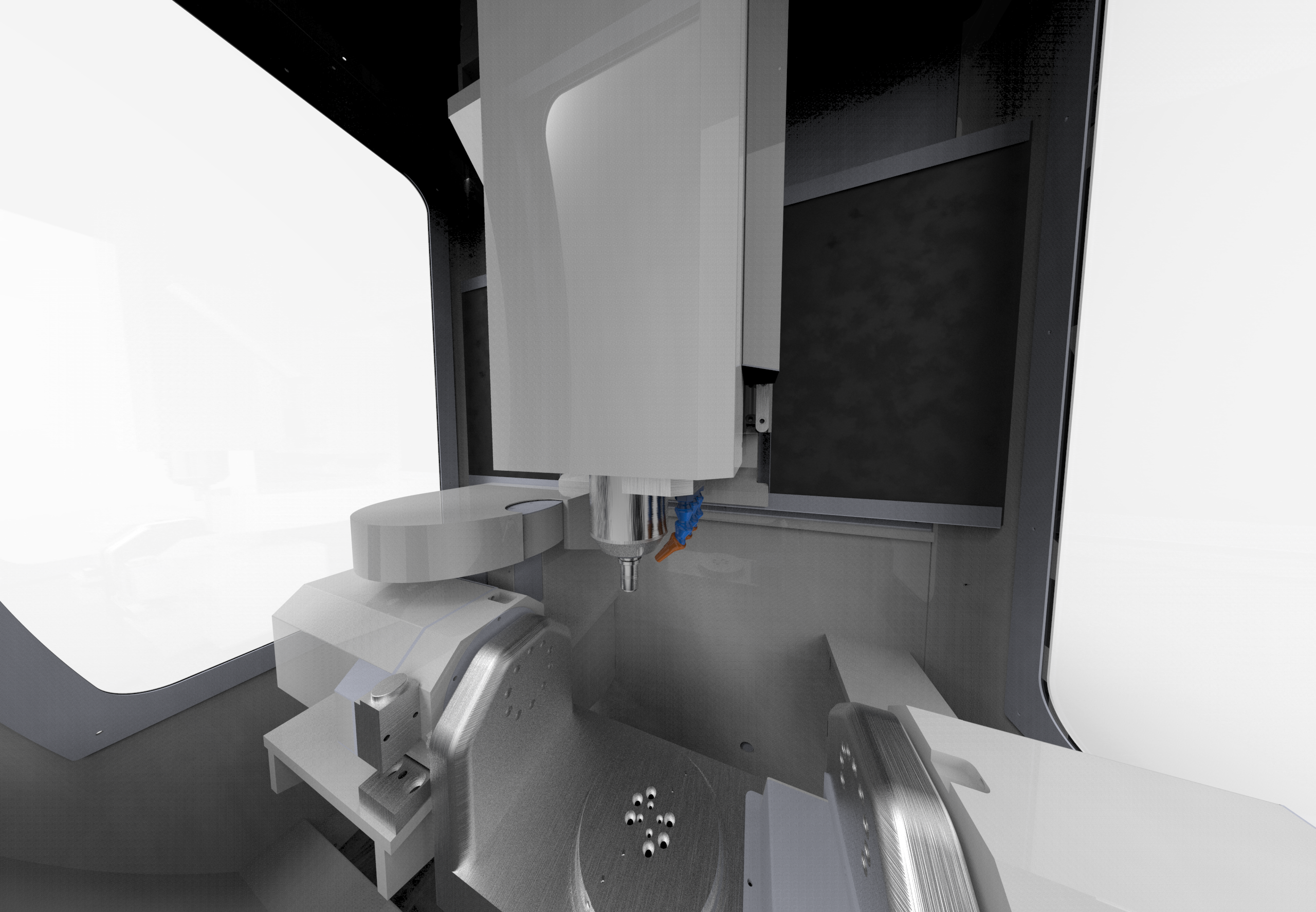

vantaggio di lavorazioni precise e qualità superficiale. Sull’asse rotante della tavola rotobasculante
è prevista una canalizzazione tramite giunto rotante, per l’utilizzo di attrezzature che possono
essere pilotate con aria compressa o vuoto, tipo morse o sistemi aspirati.
Per il movimento degli assi sono previste guide e viti a ricircolo di sfere di assoluta qualità. Il
cambio utensili rotativo, è posto in alto per una migliore protezione e velocità di ciclo. Carenatura
integrale, chiusa in ogni suo lato, con ampia porta ad apertura laterale, tale da favorire le
operazioni di routine in totale ergonomia. Una vasca inferiore movibile, potrà essere utilizzata per
una raccolta trucioli/polveri oppure recuperare il liquido di lubrorefrigerazione.

IMPIEGHI

Data la sua robustezza R19 trova impiego in moltissimi settori, nell’occhialeria per esempio può
essere utilizzata sia per il taglio delle lenti che dei frontali o aste, nelle officine meccaniche per
realizzare elettrodi in rame o grafite o particolari meccanici, nella moda o gioielleria per realizzare
particolari forme complesse. Nelle modellerie per prototipazione.

DOTAZIONI

R19 è dotata di serie di un elettromandrino da 3 kW a 40.000 giri con attacco utensile HSK 25
raffreddato a liquido da un chiller a ciclo frigorifero, un cambio utensile automatico a 15 posizioni
ed un presetting digitale per la misurazione dell’utensile.
Controllo numerico con programmazione ISO standard, compatibile con la totalità dei sistemi
CAD-CAM esistenti, a completare, motori assi ed azionamenti con protocollo di colloquio FULL
DIGITAL.
