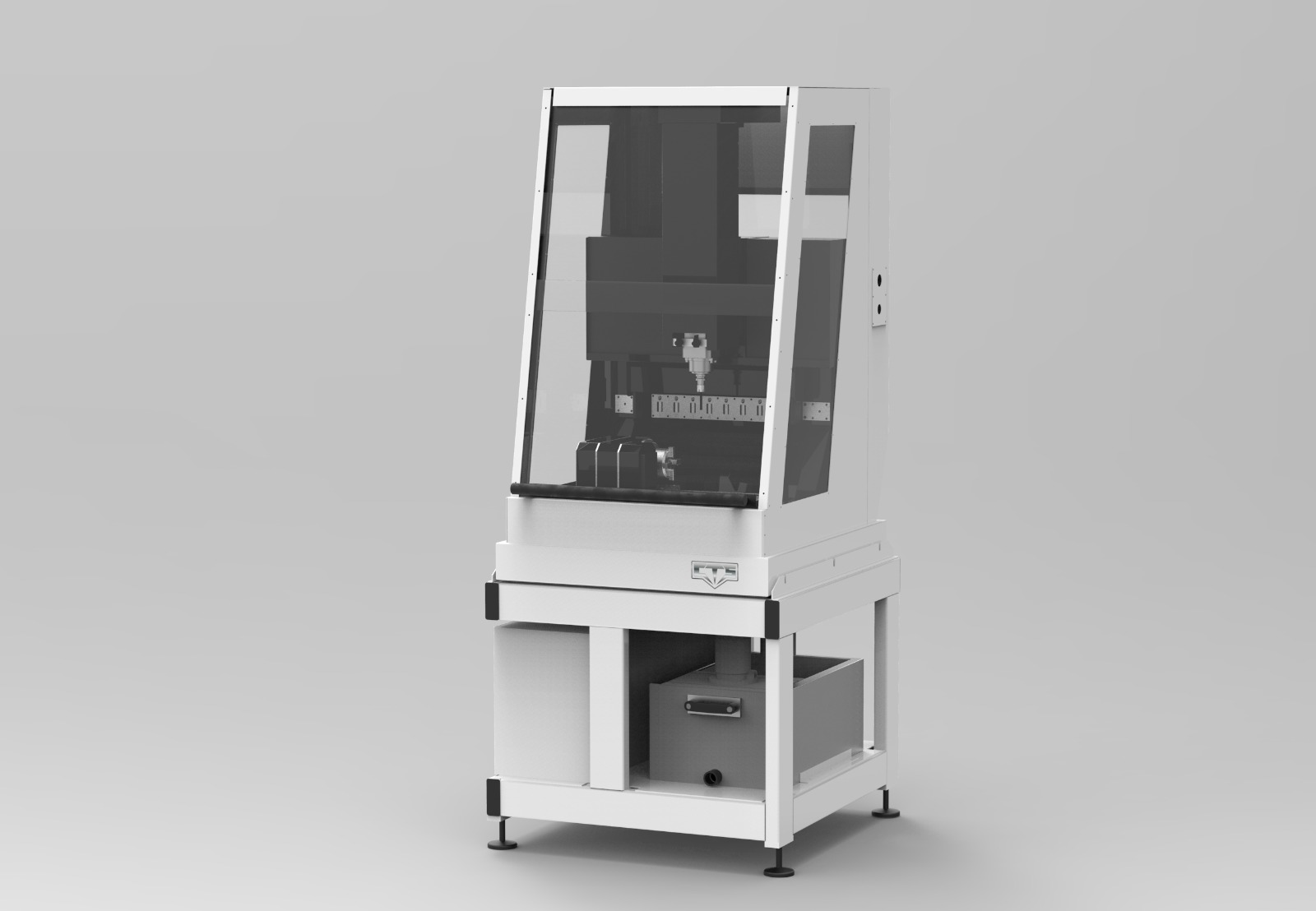

La TEACHER 43 è un nuovo centro di lavoro a controllo numerico, di ridotte dimensioni, infatti nasce come macchina da banco. E’ facilmente collocabile in piccoli spazi e può essere istallato in edifici industriali come in edifici di civile abitazione dato anche dal suo peso. La struttura del telaio è robusta e suddivisa in tre assi, X-Y-Z, ha una configurazione a portale fisso, gli assi X e Z vengono dati all’utensile mentre l’asse Y alla tavola porta pezzo, posta sulla base, con possibilità di inserire un quarto e quinto asse opzionale. Gli assi corrono su delle guide di precisione, mossi da viti a ricircolo di sfere. Il motori Brushless con sensore digitale sono collegati direttamente alle viti.

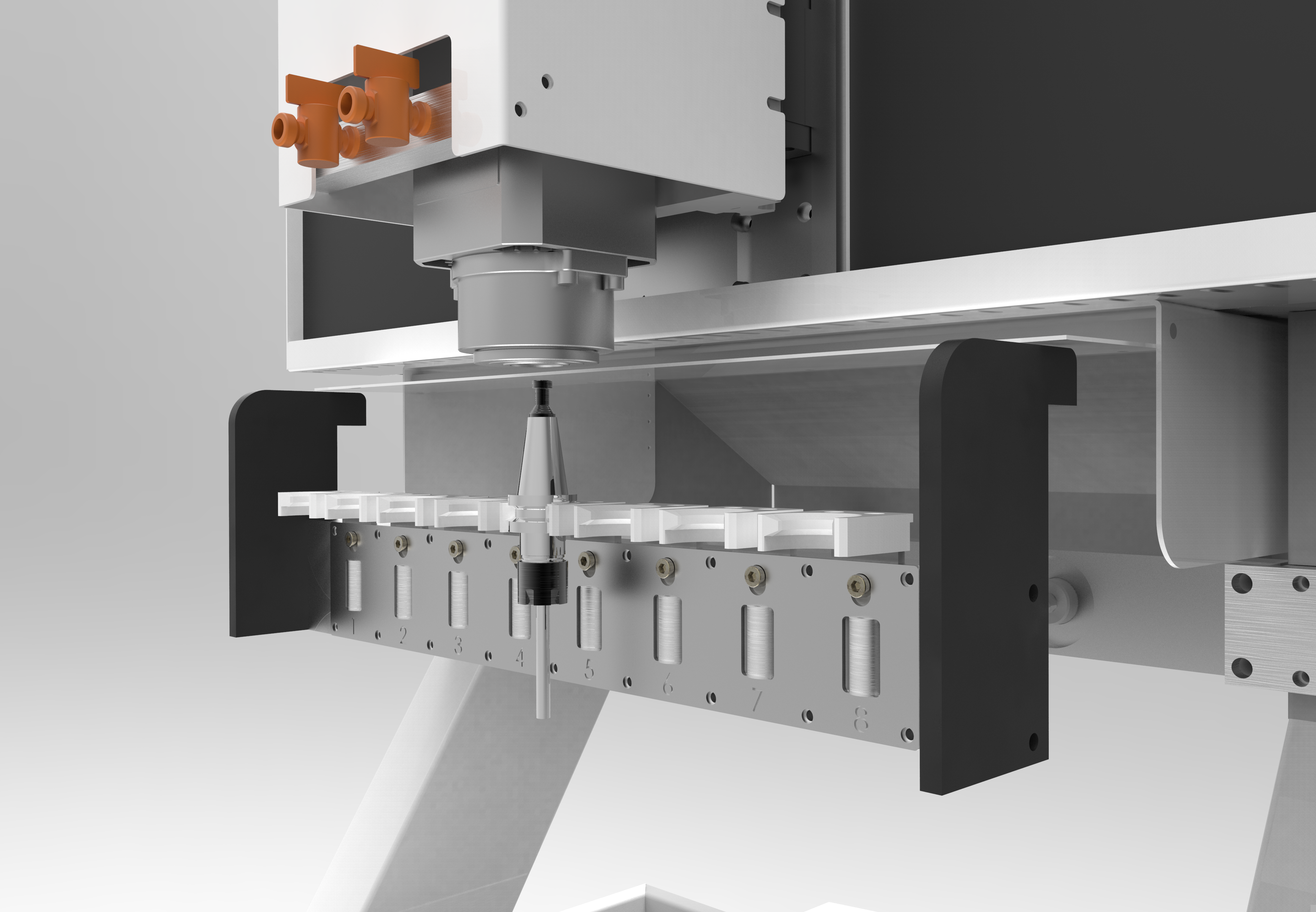

La TEACHER 43 può essere impiegata in diversi settori meccanici quali; incisoria, stampi, occhialeria, bottoni, micromeccanica e molto altro. Utilizzabile anche nel settore delle prototipazioni quali: modelleria meccanica e artistica, accessori per moda e calzatura, gioielleria. Dotato di un controllo numerico con alte prestazioni con programmazione ISO standard compatibile con tutti i software CAM – ISO. L’elettromandrino è robusto ed affidabile con cambio utensile automatico , il magazzino utensili automatico è integrato con 8 postazioni con l’aggiunta di una nona postazione occupata dal presetting, utile per la misurazione della lunghezza dell’utensile. In dotazione anche il soffio d’aria per il raffreddamento dell’utensile.
» Scheda Tecnica
DATI TECNICI |
TEACHER 43 |

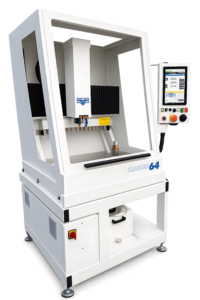

TEACHER 64 |
| Corsa Asse X (mm) | 400 mm | 600 mm |
| Corsa Asse Y (mm) | 300 mm | 400 mm |
| Corsa Asse Z (mm) | 200 mm | 200 mm |
| Elettromandrino | 2.2 kW a 30.000 rpm | 2.2 kW a 30.000 rpm |
| Attacco mandrino | ISO 20 | ISO 20 |
| Capacità magazzino utensili | 8 pz | 14 pz |
| Velocità max avanzamento (m/min) | 15 | 15 |
| Accelerazione (m/s2) | 10 | 10 |
| Precisione di posizionamento sugli assi (mm) | 0.01 | 0.01 |
| Riperibilità (mm) | 0.01 | 0.01 |
| Programmazione CN | ISO STANDARD | ISO STANDARD |
| Materiali lavorabili | tutti | tutti |
| Peso (kg) | 500 | 600 |
| Larghezza / Profondità / Altezza (mm) | 850 x 1050 x 2050 | 1150 x 1150 x 2050 |
| Potenza assorbita (kW) | 3,5 | 3,5 |
| Alimentazione elettrica (V) | 220 monofase | 220 monofase |
| Alimentazione pneumatica (bar) | 6 (aria essiccata) | 6 (aria essiccata) |
